SoftDraw
ホーム設計、製造、流通ソリューション > SoftDraw

【 お知らせ 】


この度、SoftDrawユーザ会開催のご案内をさせていただきます。

ユーザ会とは、SoftDrawをご利用いただいている皆さま、新たにご利用いただけることになった皆さまに、日頃の感謝と活用事例や新機能のご紹介をさせていただく場として設けさせていただいております。

ユーザ会では、実際にご活用いただいているお客さまから、生の事例をご紹介いただくお時間をご用意しております。

質疑の時間も設けさせていただきますので、この機会にぜひご意見を頂戴できればと存じます。

日時:2017年10月27日(金)13:30〜17:30
会場:難波市民学習センター 講堂(JR難波駅OCAT 4F) 大阪市浪速区湊町1丁目1-4-1

お問い合わせ先:株式会社サノテック ソリューション開発事業部
            TEL:06-6685-5225
            FAX:06-6685-5224

製品概要


本製品はCADベースを中心としてNC中間データ、図形データに部材情報を追加修正し、各種データ形式のファイルおよび単品加工図・DLチェック図・部材加工リストを出力します。現在保有のAutoCAD LTを使用して、NCデータ・部材加工リストが簡単に出力出来るので、CAM専用のCADが不要です。
僅かな投資で原寸作業の効率化・不都合の減少が図れます。

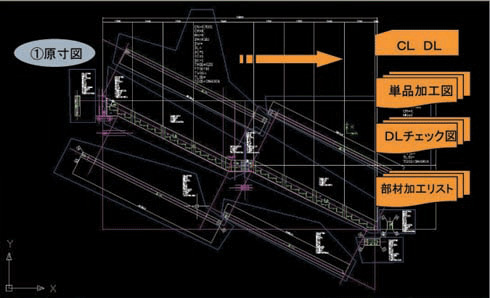

SoftDraw 単品加工図・DLチェック図

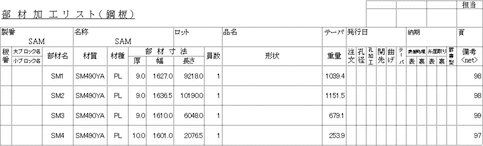

SoftDraw 部材加工リスト
製品特徴


本製品はNC中間データ、図形データに部材情報を追加修正し、各種データ形式のファイルおよび単品加工図・DLチェック図・部材加工リストを出力する為のアプリケーションです。

1. 出力内容は単品加工図・DLチェック図・CL・DL・部品加工リスト・材料リストを作成出来ます。
2. 主要機能として溶接収縮量入力・板継ぎ線によるブロック分割・マーキン線の端部補正・寸法線作成・重量(NET)計算・隅角点の自動計算・外周線と切抜線の連続性チェック・鋼種チェック・部材加工リストの出力・ビュワー機能があります。
3. 従来作業
原寸図から単品加工図・DLチェック図・部材加工リストを作成するのに何段階も作業する必要があります。

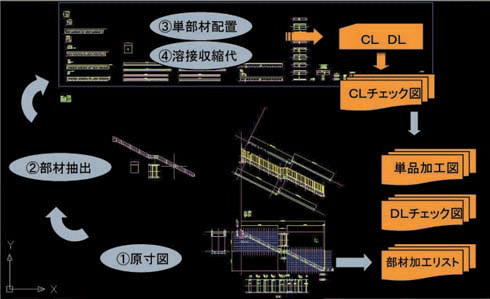

  SoftDraw 従来作業
4. SoftDrawによる作業
原寸図から直接、単品加工図・DLチェック図・部材加工リストを作成することができます
  SoftDrawによる作業

動作環境


基本ソフトウェア Microsoft Windows 7 SP1/8.1/10 日本語
Microsoft .NET Framework Version 4.0 (x86)
Microsoft Office 2007以上
Autodesk AutoCAD LT 2000以上
コンピュータ本体 Windowsが稼動するパーソナルコンピュータ(Intel Pentium 4 以上)
※RISCシステムPCには使用できません。
メモリ 1024MB(2048MB以上を推奨)
ハードディスク 100MB以上の空き容量が必要
(DBなどのファイルサイズによりサイズは異なります。)
ディスプレイ 1024x768以上 (256色以上)
